Détails sur le produit:
|
| Plage de la tête d'eau: | 50m-300m | Débit: | 0Pour les véhicules à moteur à combustion |
|---|---|---|---|
| Le type: | Turbine à impulsion | Capacité: | 50 kW à 1000 kW |
| Matériel du coureur: | Acier inoxydable (0Cr13Ni4Mo) | Vitesse nominale: | 900rpm |
| Type de générateur: | Générateur synchrone | ||
| Mettre en évidence: | Générateur de micro-turbines Générateur hydraulique,Turbine hydraulique de 500 kW |
||
Spécifications techniques fondamentales et principaux paramètres:
| Mode de fonctionnement | Turgo horizontal avec une buse |
| Diamètre du coureur: | 60 cm |
| Matériau de coureur | Acier inoxydable (0Cr13Ni4Mo) |
| Diamètre de la buse | 1 x 9,5 cm |
| Tête nette | 204.5m |
| Décharge nominale | 00,43 m3/s |
| Puissance nominale | 737.6 kW |
| Efficacité nominale | 850,5% |
| Vitesse nominale | Des rouleaux |
| Vitesse de fuite | 1730 tours par minute |
| Hauteur d'aspiration | +2,0m |
| Direction de rotation | Dans le sens des aiguilles d'une montre, du générateur à la turbine |

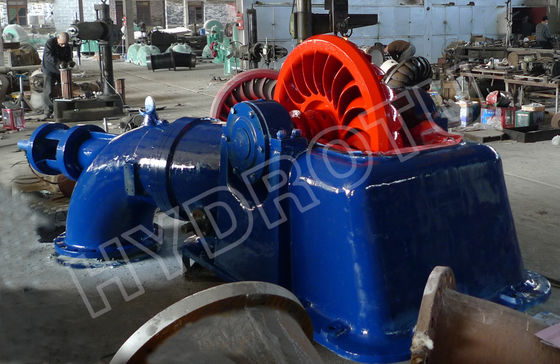

Cette machine est une turbine à turbine à arbre horizontal avec une seule buse et un seul coureur.
Le corps principal de la turbine comprend une partie tournante (partie de travail), un ensemble de roulements et le corps du boîtier.
3.1.1 La partie tournante est composée du coureur, de l'arbre principal, du volant et du déflecteur d'eau, etc.
Le coureur est la partie principale de la turbine. Il a une influence sur les caractéristiques de la turbine. Le coureur se compose de pales, du moyeu et de l'anneau extérieur du coureur.La forme de vanne est camber en trois dimensionsL'anneau extérieur sert à renforcer le coureur et à réduire la perte de vent.
La clef plane installée entre le coureur et l'arbre principal afin de transférer le couple de marche. L'accouplement élastique est monté à l'extrémité de l'arbre principal.L'extrémité de l'arbre principal et le trou d'accouplement sont fixés et transférés le couple de fonctionnement par clé de plan.
Le déflecteur d'eau est utilisé pour protéger contre les fuites provenant de la voie axiale.
3.1.2 L'ensemble de roulements comprend les roulements à roulement, les sièges de roulement et les couvertures de roulements, etc.
La turbine utilise des roulements pour accroître l'efficacité et simplifier la construction, faciliter la fabrication, réduire les coûts et faciliter la maintenance.
Les sièges à roulements avec roulement sont montés sur la carrosserie du corps et fixés par une épingle.
Les roulements lubrifiés par graisse de sodium-calcium dans la réfrigération automobile.
3.2.1 L'appareil de guidage
L'appareil de guidage se compose d'un tuyau d'admission, d'une aiguille, d'une pointe d'emboutissage, d'un support de guidage et d'un piston d'équilibrage, d'un tigre d'aiguille ainsi que d'une boîte de guidage en bronze, en plus il y a des anneaux O,glande du sceau et tige d'aiguille, etc..
Le tuyau d'admission conduit le débit d'eau sous pression à l'embout par l'intermédiaire du support de guidage qui est utilisé pour soutenir la tige de l'aiguille pour fournir contre un vortex.Cependant, la vanne joue un rôle d'arrêt et de transformation de l'énergie dans la turbine à impulsionLe débit d'eau sous pression pénètre dans le corps de la buse, puis la vitesse du débit d'eau est augmentée rapidement à la pointe de la buse et le débit d'eau est formé en jet pour être injecté dans les pales du coureur.Donc l'énergie de pression du flux change en énergie de vitesse et le coureur fait un travailL'ouverture de la buse doit être réglée par un mécanisme de commande de la buse composé d'une soupape de distribution, du servomotor de l'aiguille et d'un mécanisme combiné.
The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network loadIl y a un piston d'équilibrage dans le mécanisme de commande de la buse pour équilibrer la poussée hydraulique axiale exercée sur l'aiguille, afin de travailler facilement.
d sur le tuyau d'admission est l'un des deux autres supports pour la tige de l'aiguille. There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ringIl y a un trou près du guide dans le tuyau pour inspecter et nettoyer les débris, tels que l'herbe et les branches.
3.2.2 Le mécanisme hydraulique (ou l'huile sous pression) et le support de raccordement comprennent la vanne de distribution, le servomoteur à aiguille et un support de raccordement ainsi que le support de roue manuelle.
La soupape de distribution et le servomotor à aiguille sont principalement constitués d'un cylindre, d'un piston, etc.Le piston de la vanne de distribution est un interrupteur où doit être contrôlé le chemin de l'huile sous pression au servomotoreIl y a deux soupapes d'étranglement à l'entrée et à la sortie du servomotor pour contrôler le débit d'huile.Le piston de la soupape de distribution doit être rayé sur le chemin de l'huile sous pression vers le servomotor lorsque le nul est en arrêt et en fonctionnement normal..
La soupape de distribution doit être contrôlée par la restauration se produisent en même temps, donc mettre l'entrée et la sortie de l'huile sur le chemin servomotor,l'huile sous pression est ensuite introduite dans la bouteille du servomoteur par une vanne d'étranglement et entraîne le piston du servomoteur;. Ensuite, la tige de l'aiguille est déplacée et l'ouverture de la buse est changée, afin de maintenir l'équilibre entre la charge unitaire et la puissance de l'unité.Dans ce cas, le piston du servomotore doit être remis en position moyenne équilibrée (pour fermer l'entrée et la sortie de l'huile sur le servomotore)., l'appareil doit être maintenu en fonctionnement normal.
La vitesse de déplacement du piston est variable par la soupape d'étranglement pour charger le temps de fermeture de l'aiguille.Il faut régler l'interrupteur de la vanne d'étranglement pour mettre le temps de fermeture de l'aiguille en accord avec le paramètre, qui est calculé pour régler la garantie.
Le support de connexion est utilisé pour connecter le servomotor et le tuyau d'admission.
La partie du conduit comprend le coude du conduit, le joint de dilatation et la vanne de porte, etc. Le débit d'eau est acheminé vers le coude du conduit par le tuyau d'admission et le tuyau est également un support pour l'appareil de guidage.Il y a un trou sur le bas du tuyau d'admission pour la décharge lors de l'entretien réparation de l'unité ou arrêter pendant une longue période.
L'articulation de dilatation reliant le tuyau d'admission et la vanne de sortie doit être prévue pour compenser ou régler la longueur entre la vanne et le tuyau lors du montage et du démontage de l'unité.
La soupape de sortie ne doit être équipée que pour s'éteindre lors de l'entretien, de la réparation et de l'arrêt prolongé.
Le mécanisme de commande de l'aiguille comprend un déflecteur de jet.Il est utilisé pour dévier le jet sur un rejet de charge soudaine afin d'éviter de s'échapper de l'unité et la pression sur la hausse pour le marteau d'eau excessive dans le penstock
